Les fichiers spéciaux

A. introduction

1. présentation

Les fichiers spéciaux font référence aux
périphériques et se trouvent dans le répertoire
/dev.

ls -l /dev/term

Le répertoire /dev

Les noms des fichiers spéciaux changent d’une machine à
l’autre. Ils sont gérés à l’aide de programmes
spécialisés du noyau. Ces gestionnaires de
périphériques sont appelés des drivers. Il
existe deux types de « drivers » : mode bloc et mode
caractère .

Deux entiers sont associés à chaque fichier spécial
 :

•  le majeur qui désigne
  le driver,

•  le mineur ( transmis au majeur ) qui désigne un
  périphérique particulier pour ce driver ou une
  utilisation particulière du périphérique ( une
  densité par exemple )

2. Les modes d’accès aux périphériques :

• Mode bloc ( disques durs, disquettes )

L’accès à ces périphériques se fait à
l’aide de requêtes au système de gestion de fichiers du
noyau. Celui-ci gère un ensemble de tampons caches permettant
de différer les écritures physiques et d’anticiper
éventuellement les lectures. Un périphérique
géré en mode bloc donne la possibilité de
création d’un filesystem.

• Mode caractère ( terminaux , bandes , imprimantes ...
  )

- Transferts d’octets séquentiels ( accès brut )

- Gestion de caractères spéciaux et d’interruptions

Dans ce mode caractère, il existe deux types de lecture :

- Type canonique : Les caractères, stockés dans un tampon, ne sont transmis que sur réception d’un caractère de validation.

- Type raw : La lecture s’effectue caractère par caractère.( Exemple  : un éditeur plein écran )

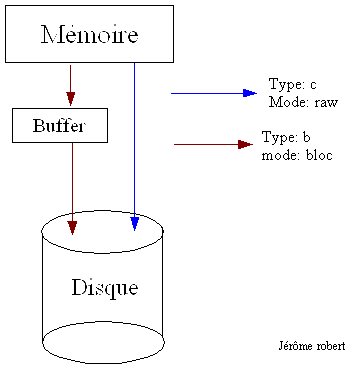

De ce fait, les périphériques en mode bloc ont deux
entrées sous /dev : l’une de type b et l’autre de type c .

3. Les fichiers spéciaux associés aux terminaux

Les fichiers spéciaux associés aux
terminaux, modems et imprimantes n’ont pas de sous répertoires
spécifiques et sont stockés dans le répertoire
/dev.

avec

C : Désigne le numéro d’unité du contrôleur de la carte MUX

P : Désigne le numéro de port sur la carte MUX.

4. Les fichiers spéciaux associés aux disques

/dev/[r]dsk/cCtTdD[sS]

5. Les fichiers spéciaux associés aux cassettes

/dev/rmt/cCtTdD[options]

Options :

B. La mise en oeuvre de nouveaux périphériques

1. commande ioscan

La commande ioscan pemet de détecter les modules hardware
du système ( processeurs, mémoire, cartes d’interface,
disques, lecteurs de bandes, ...). Pour chaque module, la commande
liste par défaut le "hardware path" du module, sa
clase et une description.

Syntaxe :

/usr/sbin/ioscan [-k|-u]
[-d driver|-C class] [-I
instance] [-H hw_path] [-f[-n
]|-F[-n]] [devfile]

/usr/sbin/ioscan -M <I>driver</I>

-H
<I>hw_path</I>

[-I instance]

Les options :

Exemples :

/usr/sbin/ioscan -k

H/W Path Class Description
==========================================
56              bc Bus Converter
56/52           ext_bus HP 28655A - SCSI Interface
56/52.0         target
56/52.0.0       tape SCSI Tape
56/52.1         target
56/52.1.0       disk HP C2247M1 - SCSI Disk
56/52.2         target
56/52.2.0       disk HP C2247M1 - SCSI Disk
56/52.3         target
56/52.3.0       disk TEAC FC-1 ... - SCSI Disk
56/52.5         target
56/52.5.0       disk HP C2247M1 - SCSI Disk
56/52.6         target
56/52.6.0       disk HP C2247M1 - SCSI Disk
...
/usr/sbin/ioscan -f
Class I H/W Path Driver S/W State H/W Type Description
========================================================================
...
ext_bus         0 8/0           c720            CLAIMED INTERFACE F/W SCSI
target          0 8/0.5         tgt             CLAIMED DEVICE
disk            0 8/0.5.0       sdisk           CLAIMED DEVICE HP C2247
ba              0 8/12          bus_adapter     CLAIMED BUS_NEXUS Core I/O Adapter
ext_bus         2 8/12/0        CentIf          CLAIMED INTERFACE Parallel Interface
audio           0 8/12/1        audio           CLAIMED INTERFACE Audio
tty             0 8/12/4        asio0           CLAIMED INTERFACE RS-232C
ext_bus         1 8/12/5        c700            CLAIMED INTERFACE SCSI
target          1 8/12/5.0      tgt             CLAIMED DEVICE
disk            1 8/12/5.0.0    sflop           CLAIMED DEVICE TEAC FC-1
...
lan             0 8/12/6        lan2            CLAIMED INTERFACE LAN
bc              2 10            ccio            CLAIMED BUS_NEXUS I/O Adapter
graphics        0 10/0          graph3          CLAIMED INTERFACE Graphics
...
/usr/sbin/ioscan -fn -H 2/0/7
Class I H/W Path Driver S/W State H/W Type Description
===========================================================================
ext_bus 1 2/0/7         c700    CLAIMED INTERFACE Built-in F/W SCSI
target  3 2/0/7.5       target  CLAIMED DEVICE
disk    2 2/0/7.5.0     sdisk   CLAIMED DEVICE HP C2247
                /dev/dsk/c1t5d0 /dev/rdsk/c1t5d0
...

2. commande mknod

Dans une configuration standard, les fichiers spéciaux sont
fournis à l’installation du système et l’ajout des
périphériques usuels se fait à l’aide d’un
utilitaire qui lance lui-même la commande.

De ce fait, il est rare que cette commande « mknod »
soit utilisée directement par l’administrateur, sauf, par
exemple, pour recréer une entrée accidentellement
détruite ou pour créer délibérément
des synonymes ( mêmes couples « majeur - mineur » ).

La commande /etc/mknod permet de créer :

• un fichier spécial

/etc/mknod nom b | c majeur mineur

/etc/mknod /dev/term/app1 c 128 12

• un tube nommé

/etc/mknod nom p

/etc/mknod /dev/fifo p

3. commande mksf

La commande mksf est utilisée afin de créer un
fichier spécial si le périphérique est déjà
connu du système.

Syntaxe :

/sbin/<B>mksf</B> [-C class | -d
driver] [-D directory] [-H
hw-path] [-I instance] [-q|-v]
[options-spécifiques] [fichier-spécial]

/sbin/<B>mksf</B> [-C class | -d
driver] [-D directory] [-H
hw-path] -m minor [-q|-v]
[-r] fichier-spécial

Les options :

Exemple

4. commande insf

La commande insf est utilisée pour créer un ou
plusieur fichiers spéciaux si le périphérique
n’a pas encore été initialisé. Elle crée
le ou les fichiers spéciaux pour ce périphérique
et obtient aussi un numéro d’instance pour le périphérique.

syntaxe :

/sbin/<B>insf</B>

/sbin/<B>insf</B> [-C class | -d
driver] [-D directory] [-e]
[-H hw-path] [-I instance]
[-n npty] [-q|-v] [-s
nstrpty] [-p
<I>first-optical-disk</I>:<I>last-optical-disk</I>]

Les options :

Exemples :

C. Autres commandes :

1. Commande lsdev :

Pour connaître les drivers et leur numéro.

syntaxe :

/usr/sbin/<B>lsdev</B> [-h] [-d
driver | -C class] [-b
block_major] [-c char_major] [-e
major] [major ...]

Tapez lsdev vous obtenez :

Le driver d’un logical volume s’appelle lv, il a comme major
number 64 en mode caractère et en mode bloc. Le driver d’un
lecteur de DAT s’appelle tape0, il a comme major number 212 en mode
caractère, un lecteur de DAT ne peut être accédé
en mode bloc, d’où le -1.

Vous pouvez regarde le fichier /usr/conf/master.d vous
avez la liste exhaustive des major number et des drivers susceptibles
d’être reconnus par le système.

2. commande lssf :

La commande lssf affiche les caractéristiques des fichiers
spéciaux.

syntaxe :

/sbin/<B>lssf</B> fichier_spécial ...

Exemples :

Après avoir exécuter: mksf -d tape2 -H 8.6.1
-b 1600 -a rmt/c2t6d0m

. <BR># lssf
dev/rmt/c2t6d0m

tape2 instance 2 bpi 1600 att
address 8.6.1 rmt/c2t6d0m

# /usr/sbin/lssf /dev/rdsk/c0t6d0
disc3 card instance 0 SCSI
target 6 SCSI LUN 0

# /usr/sbin/lssf /dev/rmt/c0t3d0BESTn
tape2 card instance 0
SCSI target 3 SCSI LUN 0 at&t no rewind best density available at
address 2.0.3/dev/rmt/c0t3d0BEST
